CST730 阳极梯腐蚀监测仪

阳极梯腐蚀监测仪基于电化学阻抗测试原理，通过测量混凝土中不同深度埋设的金属电极（阳极）的电化学参数，评估钢筋锈蚀风险及混凝土耐久性。

CP-73阳极梯探头采用阵列梯式传感器设计，通过测量阳极梯上的阳极相对于参比电极的自腐蚀电位、阳极梯相对阴极之间的电偶电流、两相邻阳极间的电阻率值和混凝土温湿度，来研究混凝土内钢筋锈蚀发展动力学过程。

其核心功能包括：

· 自腐蚀电位测量：

监测等间距分布的阳极相对于参比电极的电位，通过电位分布判断腐蚀活性区域，电位突降表明活化腐蚀。

· 电偶电流检测：

测量阳极梯整体相对于阴极之间的电偶电流，反映宏电池腐蚀效应，电流增大提示腐蚀加速。

· 混凝土电阻率：

通过两相邻阳极间的交流阻抗谱（EIS），计算混凝土电阻率，评估其密实性和氯离子渗透性，电阻率降低预示腐蚀风险上升。

在混凝土腐蚀过程中，随着CO₂、氯离子和水分向内侵入，导致混凝土的腐蚀锋面不断向内延伸，随着腐蚀锋面深度增加，阳极梯上距离表层不同距离的阳极阵列的电极电位、电偶电流和阻抗值均会发生明显的变化。通过不同深度的阳极阵列电化学参数随时间和位置的变化曲线，可以计算混凝土碳化深度随时间的变化规律，预测混凝土中钢筋的锈蚀时间，为混凝土结构的预防性维护提供指导。


图1.阳极梯测量混凝土层腐蚀锋面变化的原理图　　

主要技术指标

　　探头介绍　　

1）阳极梯：采用等间距布置的阳极棒，用不锈钢框架连接形成梯形框，并在不锈钢框内布置温度探头，外置固定一根电极棒作为阴极和一根螺纹钢筋棒，固定在合适的距离，分别用于测试电偶电流、极化电流和混凝土电阻率，用于混凝土脱钝过程研究。

2）可选布置一根长效的参比电极，用于监测碳钢棒的自腐蚀电位。

3）所有的阳极和电缆都可抗碱和氯离子侵袭，确保阳极梯探头的耐久性。

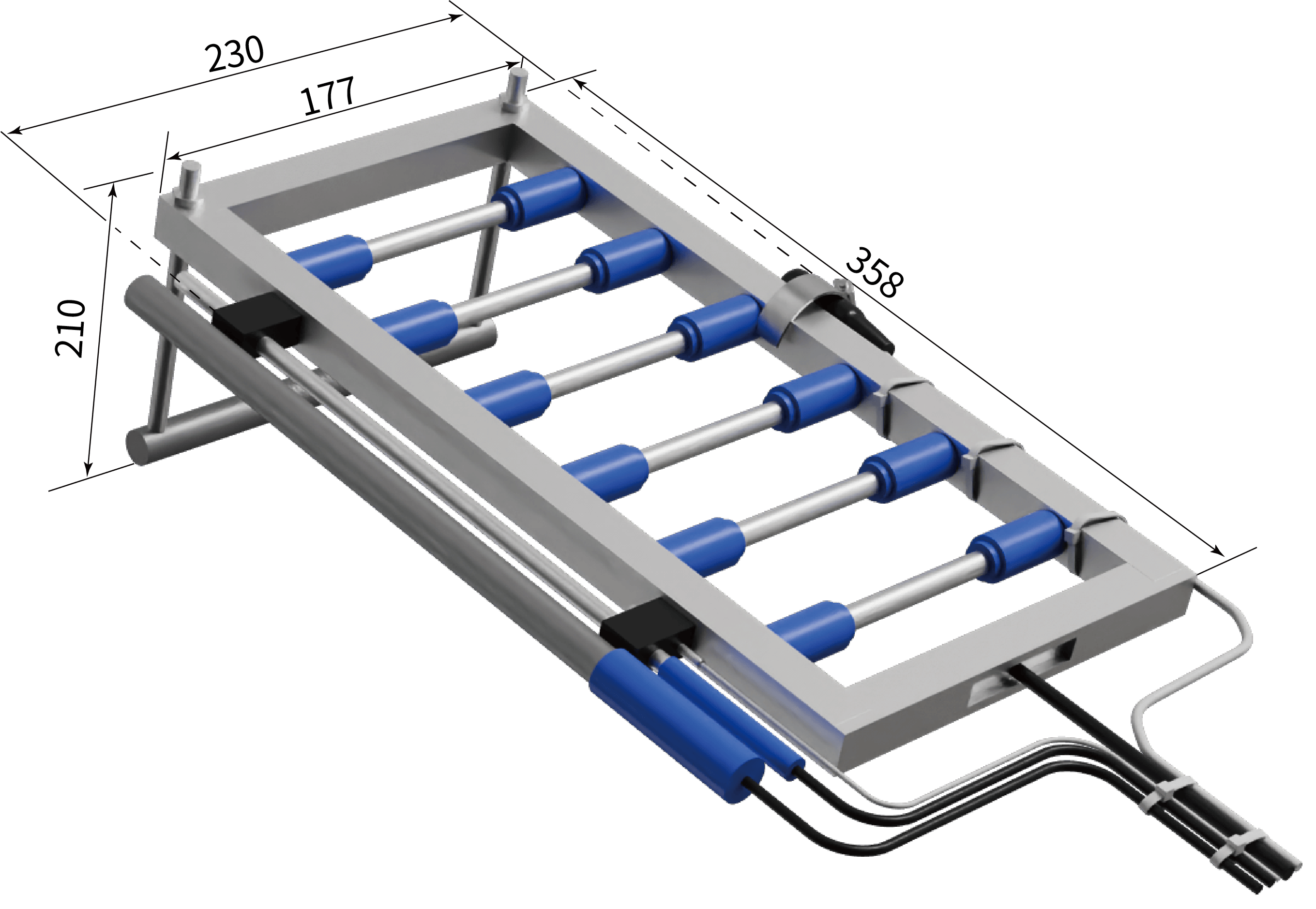

图2. 阳极梯结构示意图

　　应用领域

用于建筑、桥梁等混凝土结构的表层砂浆层的碳化速率监测，钢筋锈蚀速度及发展趋势监测，测量不同埋深碳钢或不锈钢阳极的自腐蚀电位、腐蚀速率以及混凝土电阻率、温度；

仪器配置

① CST730阳极梯腐蚀采集器1台
　　② CP-73阳极梯腐蚀监测探头1支

③ 数据处理软件1套　

④ RS485通讯电缆1条

　　软件介绍
　　阳极梯腐蚀监测系统是一套应用于现场的腐蚀测试软件，可用于读取CST730阳极梯腐蚀测试仪的测量数据，并保存到数据库中，还可以图形方式显示不同设备的测试数据，支持csv、xlsx等格式导出。所有测量数据、图形可以方便地打印和存储。

图3. 温州七都大桥桥面伸缩缝内安装的多只阳极梯


图4. 阳极梯监测的钢筋自腐蚀电位、钢筋阻抗和电偶电流监测数据
