CST400C电阻探针腐蚀监测仪能适用于气相、液相、以及复杂油、水、气多相体系的腐蚀连续监测，获取腐蚀速率、已腐蚀量和腐蚀余量等数据。仪器采用高速低功耗MCU单元和高精度低功耗24bit - AD转换器，分辨率可达0.06/1,000,000。利用交流激励源技术和AV电桥原理，实现了较高的微电阻测量分辨率，腐蚀分辨率可达到感受元件寿命@0.01%。内置温度补偿电路，使测量数据受温度影响极小。
CST400C采用工业级元件及IP67级机箱，所有接口为防水设计，适用于野外环境安装使用。本产品符合《GB3836.1-2011 爆炸性气体环境用电气设备第1部分：通用要求》和《GB3836.4-2011爆炸性环境用防爆电气设备_第4部分-本质安全型“i”保护的设备》标准；防爆标志为 Exib Ⅱ CT4，它适用于1区，2区，T1-T4爆炸性气体混合物场所；经国家防爆电器产品质检中心检验合格，取得防爆合格证。
CST400C电阻探针腐蚀监测仪采用RS485通讯，可使用CST620手持下载器实现人工本地下载数据；可以通过通讯电缆组成有线网络，将数据传送至终端的中控中心；可以采用CST610无线数据收发器，利用商用无线网络，传送数据至终端的中控中心；亦可以采用Modbus协议或用户指定协议，将腐蚀监测数据接入用户的综合数据管理平台。
通过腐蚀数据分析软件，实时监测腐蚀状态。仪器内置高精度实时日历时钟，提供数据点的日历标志。
供电方式为大容量锂电池或DC12V供电。低功耗设计可以保证仪器内置的大容量锂电池持续工作400天以上。亦可利用太阳能电池系统或接入220V市电，转换为DC12V供电。
图1. CST400C电阻腐蚀监测仪安装现场
主要技术指标
| 产品型号 | CST400C |
| AD转换分辨率 | 24bit（0.06/1,000,000） |
| 腐蚀分辨率 | 感受元件厚度@0.01% |
| RTC时钟误差 | <1分钟/月 |
| 定时测量间隔 | 1～24小时 |
| 存储 | 8Mbyte，可存储数据100,000 条 |
| 通信方式 | RS485，标准Modbus协议 |
| 供电方式 | DC12V或内置电池供电 |
| 尺寸 | φ114×120mm |
| 重量 | 1.3kg |
| 工作温度 | -30°C~60°C |
| 工作湿度 | ≤80% |
| 外壳材料 | 铝合金 |
| 防护等级 | IP67 |
| 防爆等级 | Ex ib ⅡC T4 Gb |
软件指标
腐蚀分析软件适用于Windows XP或以上操作环境，通过手持式数据下载器将数据直接导入电脑进行数据处理和分析。电阻探针腐蚀监测软件主要功能模块包括：腐蚀数据管理、腐蚀余量与腐蚀速率显示、图形打印和语言切换、数据处理及数据分析等。软件基于腐蚀减薄量的微分计算（线性回归），可以得到任意时间段内的腐蚀速率、腐蚀余量和腐蚀损失量、计算腐蚀速率以及绘制腐蚀曲线、输出数据分析报告。
软件内置中英文资源文件，可以方便地切换中英文显示，所有数据与图形均支持导入、导出和打印功能。
图2. 在线腐蚀分析软件
应用领域
适用于气相、液相以及油、水、气多相体系中的金属腐蚀总量、腐蚀余量与腐蚀速度监测。
仪器配置
① CST400C电阻探针腐蚀监测仪1台

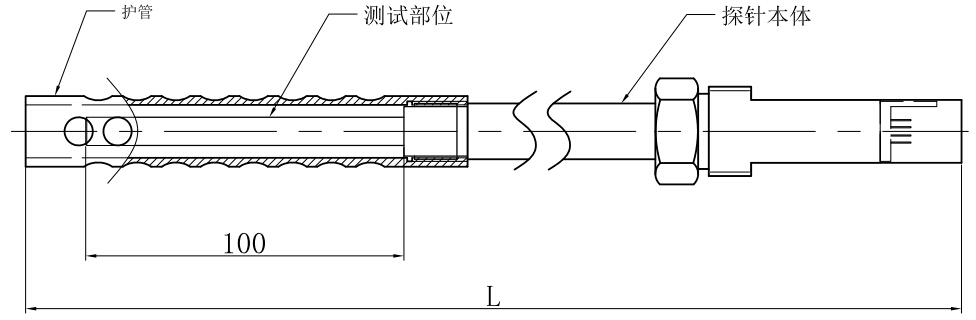

② CP-41电阻探针1支
③ 高压承载器及延伸接头
④ *可选带压取放装置
⑤ CSkit腐蚀分析软件，或Modbus协议
⑥ *可选CST620手持数据下载器，实现人工下载数据。
⑦ *可选CST610无线数据收发器，组成无线数据监测网，实现远程监控。
腐蚀监测网络系统
可采用商用4G网络组建远程腐蚀监测网络系统，该系统由1台或多台CST610无线收发器作为RTU现场数据管理节点，负责CST400C等设备的定时轮询，并将其数据实时传送到中控中心（图3）。中央监控软件以图形方式实时显示不同设备的测试数据，包括剩余厚度、腐蚀速率等参数。
图3. 采用无线收发器和云服务器组建成远程腐蚀监测网络
基于防爆等安全原因，对于无法使用无线网络的环境，也可以采用RS485组建本安型有线网络，将数据通过通讯电缆传送至终端中控中心，或者直接使用CST620手持数据下载器进行人工下载。
图4. CST400C插入管道示意图
