CST480RS环境腐蚀监测仪

　　CST480RS环境腐蚀监测仪，采用精密欧姆电阻测量原理，适合于桥梁、隧道、市政工程及海上工程等领域的大气、海水、土壤和混凝土中金属结构的腐蚀监测，尤其是处于阴极保护状态下金属材料腐蚀监测。本监测仪采用电阻探针方法实现腐蚀测量，避免了采用电化学极化时，由于阴极保护或外部电场的干扰，导致无法测量或者精度下降的问题。本传感器尤其适用于土壤腐蚀监测，代替失重测试片，用于阴极保护状态下埋地管道的在线腐蚀监测。
　　CST480RS环境腐蚀监测仪是根据ISO9223-2013标准设计，将腐蚀测试片和数据采集与处理单元集成为一体（图1a），提高了数据测量精度。监测仪外壳为ABS材质，全密封设计，可以埋入地下或者浸入水（不超过40米）中测试。监测仪末端为三个轴向分布的大面积测试片，其中一个为电阻式腐蚀监测片（ER），用于腐蚀速率在线监测；第二个为与埋地设备短接的阴极保护测试失重片，用于与ER探头相互校正；第三个为自然腐蚀状态下的失重测试片（CP），用于评估无阴极保护状态下的金属腐蚀速率，如图1b。

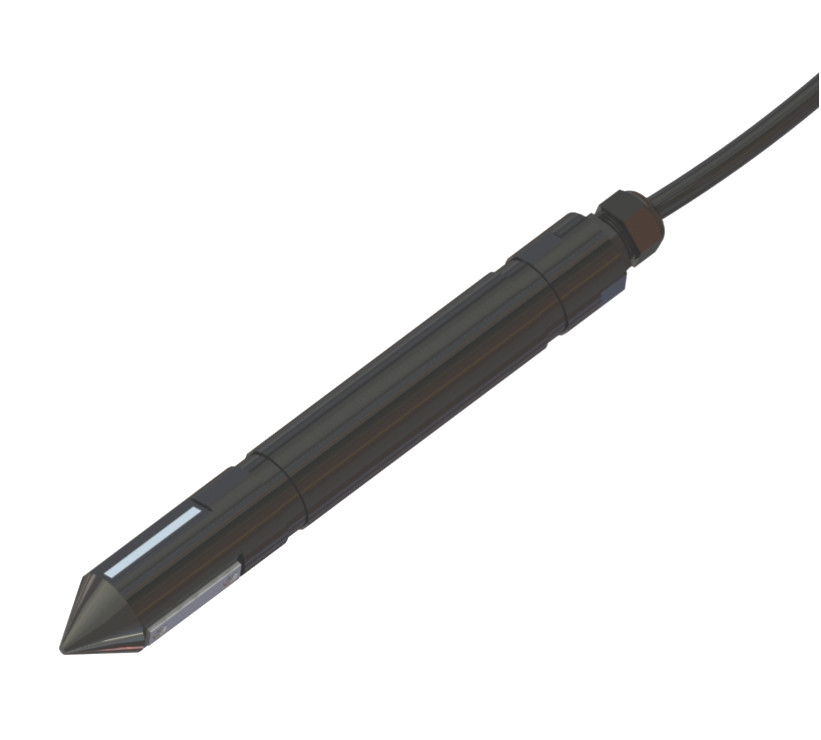

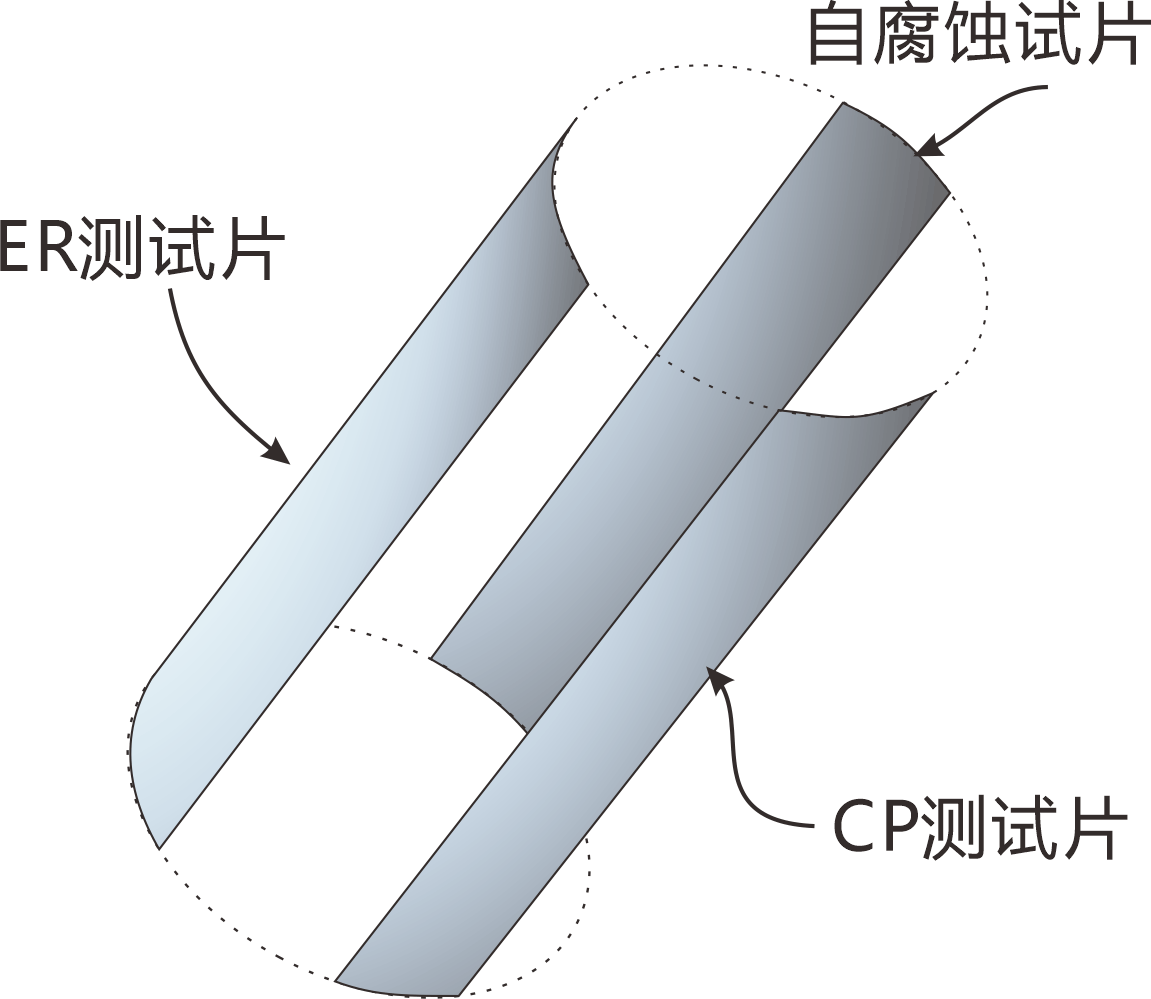

图1. CST480RS环境腐蚀监测仪（a），探头底部120°布置三个腐蚀测试片(b)


　　CST480RS腐蚀监测仪利用交流激励源和四线制电阻测试法，实现了较高的微电阻测量分辨率，可达探头厚度的1/10000，减薄分辨率可达到50 nm（相对于0.5mm标称厚度测试元件）。内置温度补偿电路，降低温度变化对测量精度的影响。腐蚀监测仪壳体采用防水设计,保证埋地状态下的长期稳定性。

　　CST480RS采用RS485+供电复合电缆与CST603G阴极保护监测仪连接，用于同步测量阴极保护参数和埋地金属试样的腐蚀速率。该监测仪也可以独立工作，通过光纤转网口模块、网口转485模块、光纤转485模块或4G转485模块等接口转换器与业主的现场监测系统对接。

主要技术指标

　　软件指标

　　测量参数：腐蚀速率，腐蚀余量，已腐蚀量；
　　腐蚀数据库管理：支持SQL数据库；
　　随机软件支持已腐蚀量、腐蚀余量及腐蚀速率图形显示和报表输出，输出数据兼容Excel格式。可对多台腐蚀传感器进行参数配置和数据导入功能，如图2。

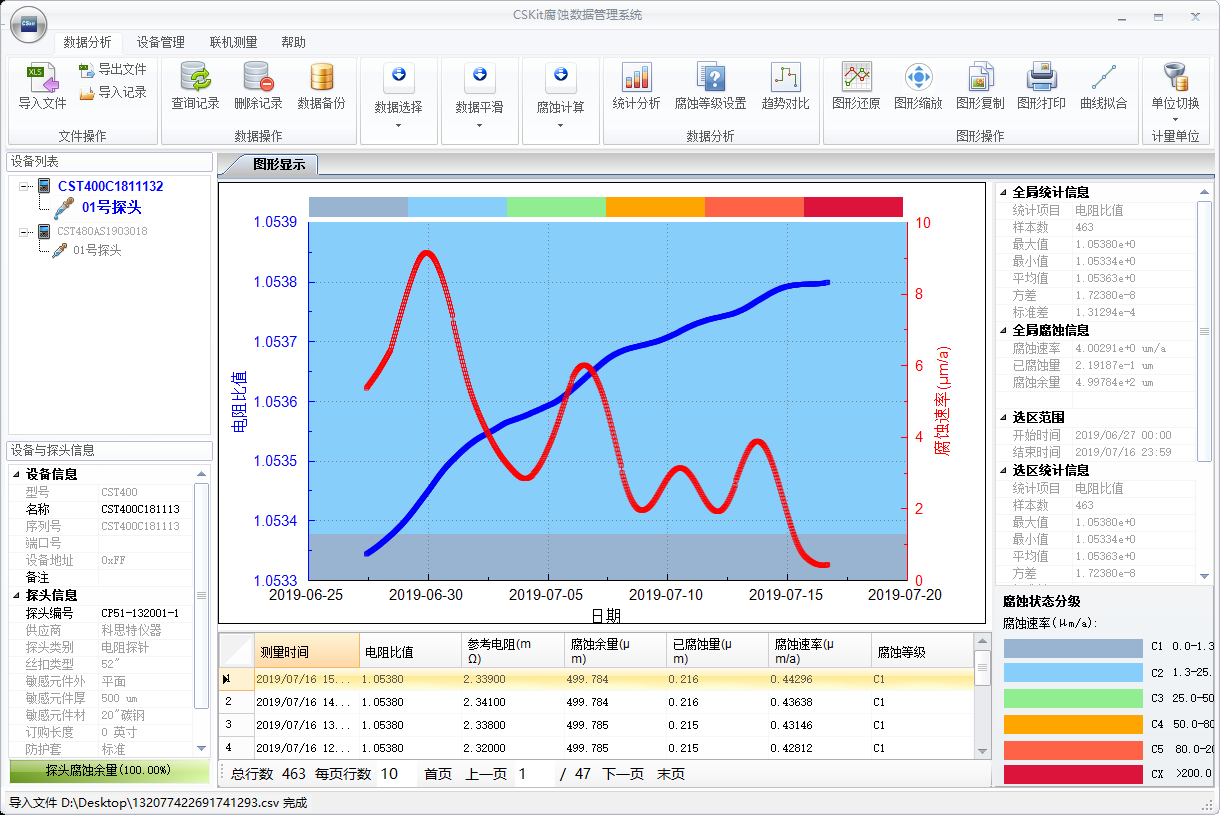

图2. CST480RS软件界面及操作功能示意图

　　应用领域

　　桥梁、隧道、市政工程及海上工程等户外运行环境，适用于大气、海洋、土壤、混凝土内金属腐蚀等级评价，阴极保护状态下埋地金属试片的腐蚀在线监测。

　　仪器配置

　　1）CST480RS环境腐蚀监测仪（含腐蚀探针） 1套
　　2）腐蚀数据采集与分析软件
　　3）RS485通讯，支持Modbus协议或用户指定协议
　　4）DC12V电源或电池盒

　　系统组成

　　可采用商用4G物联网组建远程腐蚀监测系统（图3），该系统由1台或多台CST610无线收发器作为RTU现场管理节点，负责CST480RS的定时轮询，并将其数据实时传送到云监控中心。中央监控软件以图形方式实时显示不同腐蚀监测设备的数据，包括剩余厚度、腐蚀速率、温湿度和大气压等参数。也可以采用RS485组建有线网络，或者直接使用CST620手持数据下载器下载历史数据。

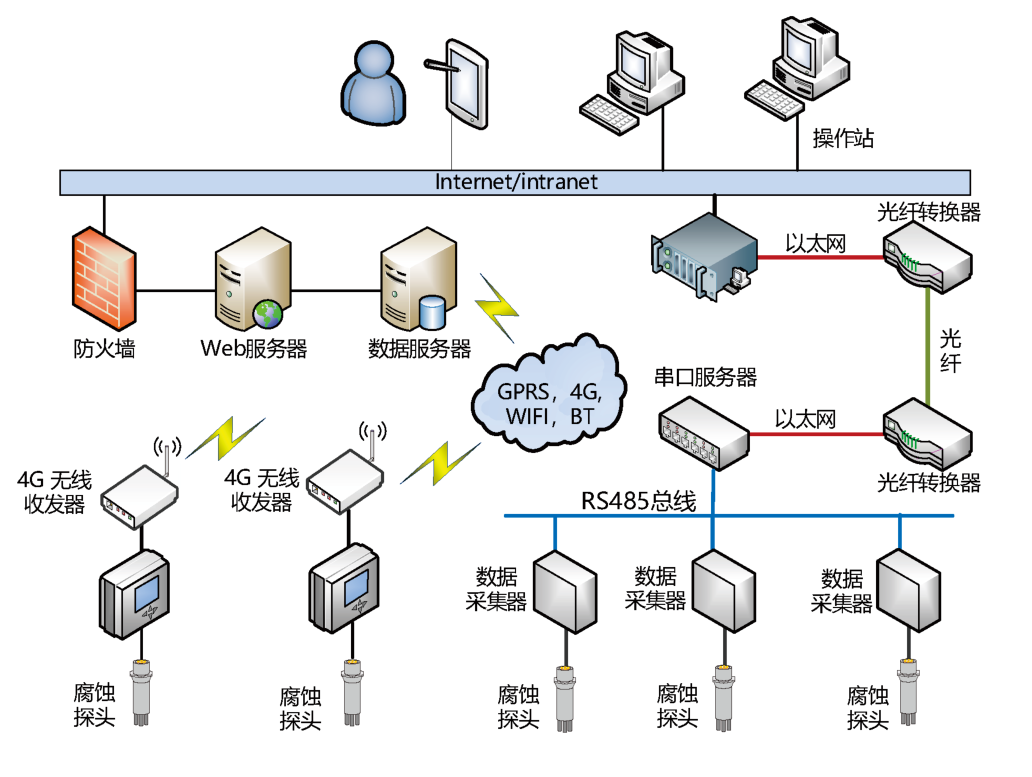

图3.  远程网络腐蚀监控示意图
