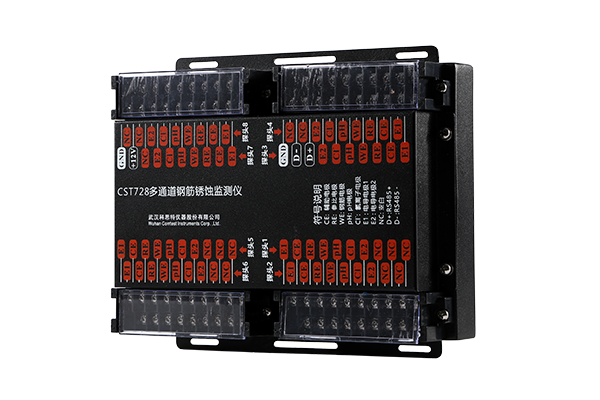

CST728多通道钢筋锈蚀监测仪是一款实时在线监测钢筋混凝土腐蚀的设备,采用预埋式混凝土监测复合探头,可以实时监测混凝土电阻率、Cl-浓度、pH值、半电池电位和钢筋锈蚀速率等参数。广泛用于建筑、公路和桥梁隧道结构中混凝土内钢筋混凝土腐蚀速率的在线监测。CST728已成为工业现场监测钢筋腐蚀和混凝土化学环境参数、预示钢筋混凝土结构耐久性、安全性及服役寿命的有力工具。
CST728多通道钢筋锈蚀监测仪通过DC12V电源适配器实现交流供电。通过PC机可以对仪器的测量参数以及自动测量间隔进行配置,测量结果自动保存在非易失性存储器内。用户可以也通过CST620数据下载器将测量数据下载到PC机,实现数据分析和绘图处理,或者采用CST610无线数据收发装置将数据传输至云端,通过网页访问显示。
复合探头:
CP-72多功能钢筋混凝土腐蚀监测探头,集pH探针、Cl-探针、电化学三电极于一体,结构紧凑,安装方便,不仅能现场无损地同时监测混凝土中pH值和Cl-浓度,并且可检测混凝土中钢筋状态和腐蚀速度,已成为工业现场监测钢筋腐蚀和混凝土化学环境参数、预示钢筋混凝土结构耐久性、安全性及服役寿命的有力工具。复合探头内置长效MnO2参比电极、Cl-离子选择电极、电导电极、腐蚀测量电极和温度传感器,可埋入混凝土结构内,用于混凝土结构健康状态的长期监测。探头长度11.6cm,直径5.4cm。
图1. CP-72多功能探头
主要技术指标
产品型号 | CST728 |
通道数 | 8通道 |
输入阻抗 | 1×1011Ω |
腐蚀速率范围 | 0~10mm/a |
分辨率 | 1nm/a |
电位测量范围 | -3V~+3V |
电位分辨率 | 0.1mV |
pH 测量范围 | 4.00~14.00 |
pH分辨率 | 0.01 |
Cl-测量范围 | 0~10000 mg/L |
分辨率 | 1.0 mg/L |
电阻率测量范围 | 10Ω.cm~100kΩ.cm |
日历时钟精度 | <1分钟/月 |
存储 | 2 Mbytes,可存储10,000 组数据 |
通信方式 | RS485,标准Modbus协议 |
供电方式 | DC12V |
尺寸 | 260mm x180mm x 65mm |
重量 | 1.5Kg |
工作温度 | -30°C~60°C |
工作湿度 | ≤80% |
外壳材料 | 铝合金 |
防护等级 | IP31 |
应用领域
采用预埋式混凝土监测复合探头,可用于建筑、公路和桥梁结构中混凝土内Cl-浓度、温度、pH值、半电池电位、电阻率测量以及钢筋锈蚀速率的巡检。微机控制,全自动测量。
仪器设置
1)CST728多通道钢筋锈蚀监测仪1台
2)CP-72多功能腐蚀监测多支(根据监测需要配置)
3)CSKit腐蚀监测软件1套
4) *可选CST620数据下载器(手持式),实现人工下载数据
5) *可选CST610无线数据收发器,组成无线监测网络,实现远程数据监控
管理软件:
CST728多通道钢筋锈蚀监测仪可以通过PC端管理软件来实现数据分析以及仪器参数配置。该管理软件通过统一的界面管理多台CST728,各仪器通过其内置序列号相互区别。
每台仪器可以最多设置8个独立的复合探头参数,并可保存保存8个探头的测量数据记录,每个探头的测量数据基于独立的内存区块储存在测试仪内存中,并可通过管理软件上传到PC端数据库中,以图形或表格方式显示测量值。
本软件界面主要包括:菜单栏、工具栏、项目窗口、属性窗口、表格窗口、图形窗口(如图2)。窗口拖动与布局:界面中所有窗口均可以根据用户需要进行拖动、停靠、隐藏和重置布局。

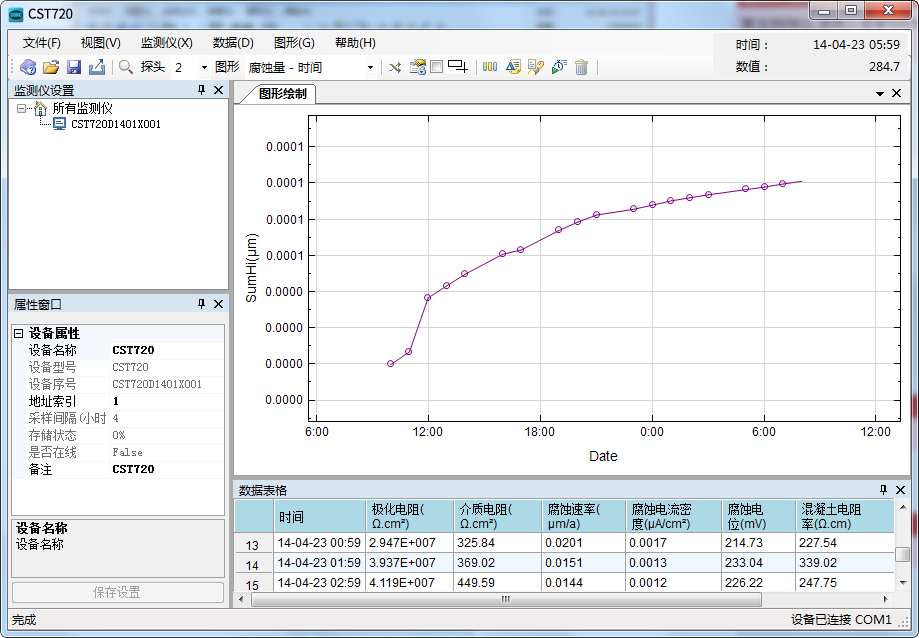

图2. CSkit腐蚀监测软件界面
