CST1800井下腐蚀监测仪

CST1800井下腐蚀监测传感器采用ER和EIS集成技术,ER相当于电子式“失重挂片器”,通过ER可测量油套管在一段时间的总腐蚀量和腐蚀余量,有助于掌握井下腐蚀的历史状态。
  • 产品介绍
  • 资料下载

   CST1800井下腐蚀监测传感器采用ER和EIS集成技术,ER相当于电子式“失重挂片器”,通过ER可测量油套管在一段时间的总腐蚀量和腐蚀余量,有助于掌握井下腐蚀的历史状态。而瞬时腐蚀速率则通过EIS来测量,可用于快速评价缓蚀剂在井下的波及范围及作业效率,筛选有效的井下缓蚀剂。

  根据井口供电要求,监测仪器的电源转换电路、信号发生器、微处理器以及数模转换等子电路,均需要采用低功耗设计。为适应井下高温高压(125℃,60MPa)环境,所选器件全部采用军用级芯片,并进行室内烤箱老化测试。数据通讯采用CAN总线或Manchester编码通讯模式,采用曼彻斯特编码的优点是系统只需要一根电缆线从井上送至井下,电力和通信都依赖这一根电缆进行传输。CAN通信协议是一种控制器局域网(Controller Area Network)协议,它能有效地支持分布式控制系统的串行通信网络,通信距离长、可靠性高、速度快。采用CAN协议的数据传输最高可以达到1Mbps的传输速度,适用于长距离通讯(5000m)。

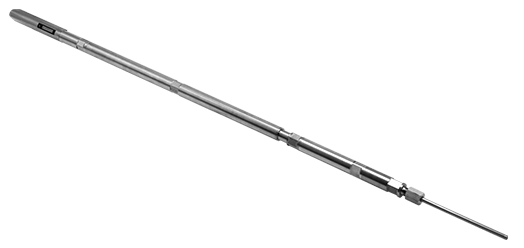

图1.井下腐蚀地面接收器及监测探头


主要技术指标

产品型号CST1800
极化电阻测量范围100Ω~10MΩ
腐蚀速率测量范围0.1μm/a ~10mm/a
ER腐蚀分辨率≥1/1000(life span)
井口电缆1/4"不锈钢铠装4芯电缆,2×2双绞AWG24
定时测量测量间隔1~24小时
存储2Mbyte,可存储20,000 组
通信方式RS485,标准Modbus协议
最远通讯距离3000米
供电方式DC48V,供电电流:100mA
尺寸880mm×φ35mm
重量1.5kg
工作温度-20℃~125 ℃,压力≤60MPa
工作湿度30%~90%
外壳材料F30mm 17-4PH高强不锈钢,耐压:<60Mpa
防护等级IP68



  应用领域

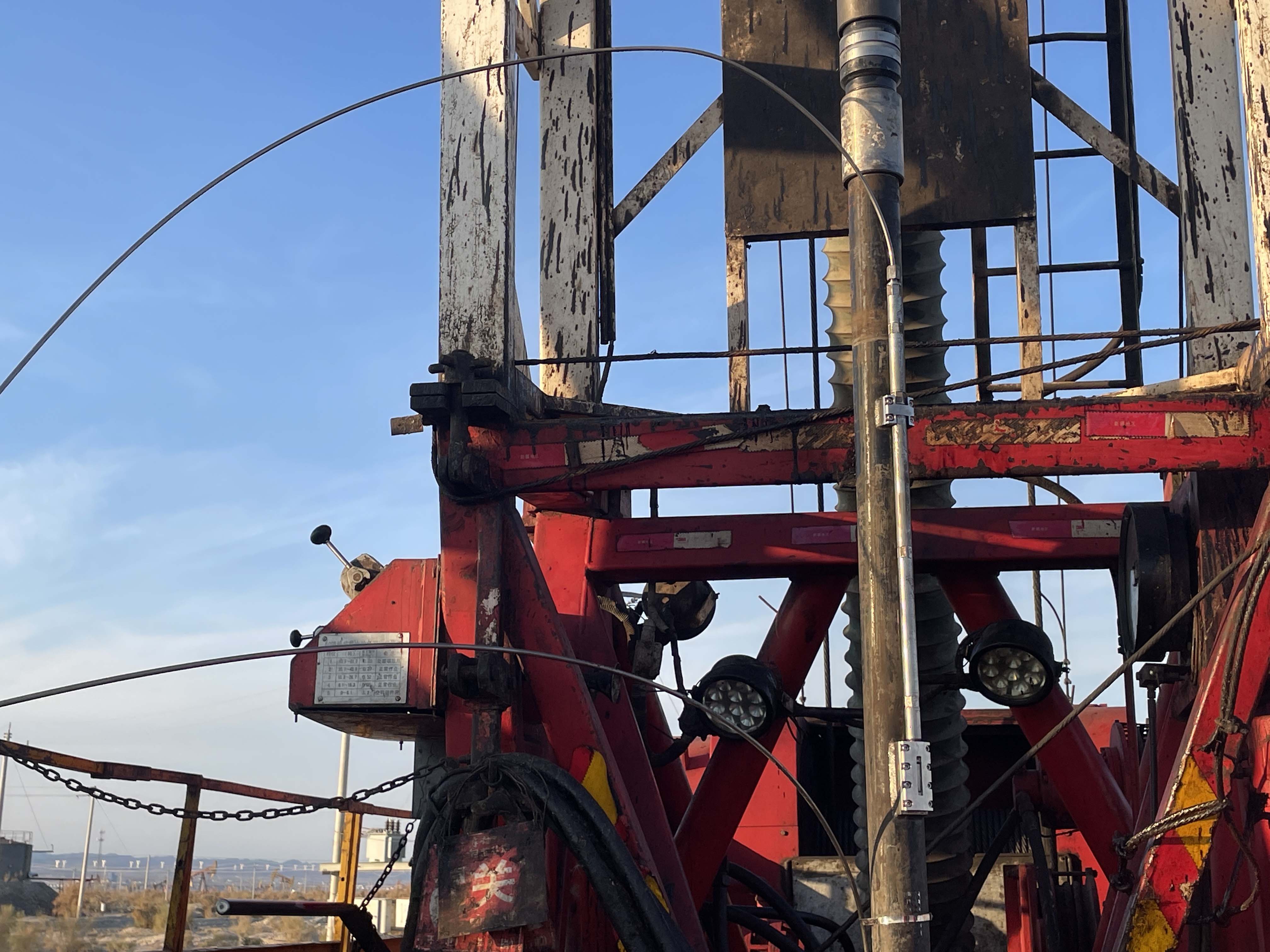

  适用于油气井下在线腐蚀监测,可测量高温高压环境下金属材料在油、水、气中的腐蚀速率、腐蚀余量、介质电导率和温度变化。

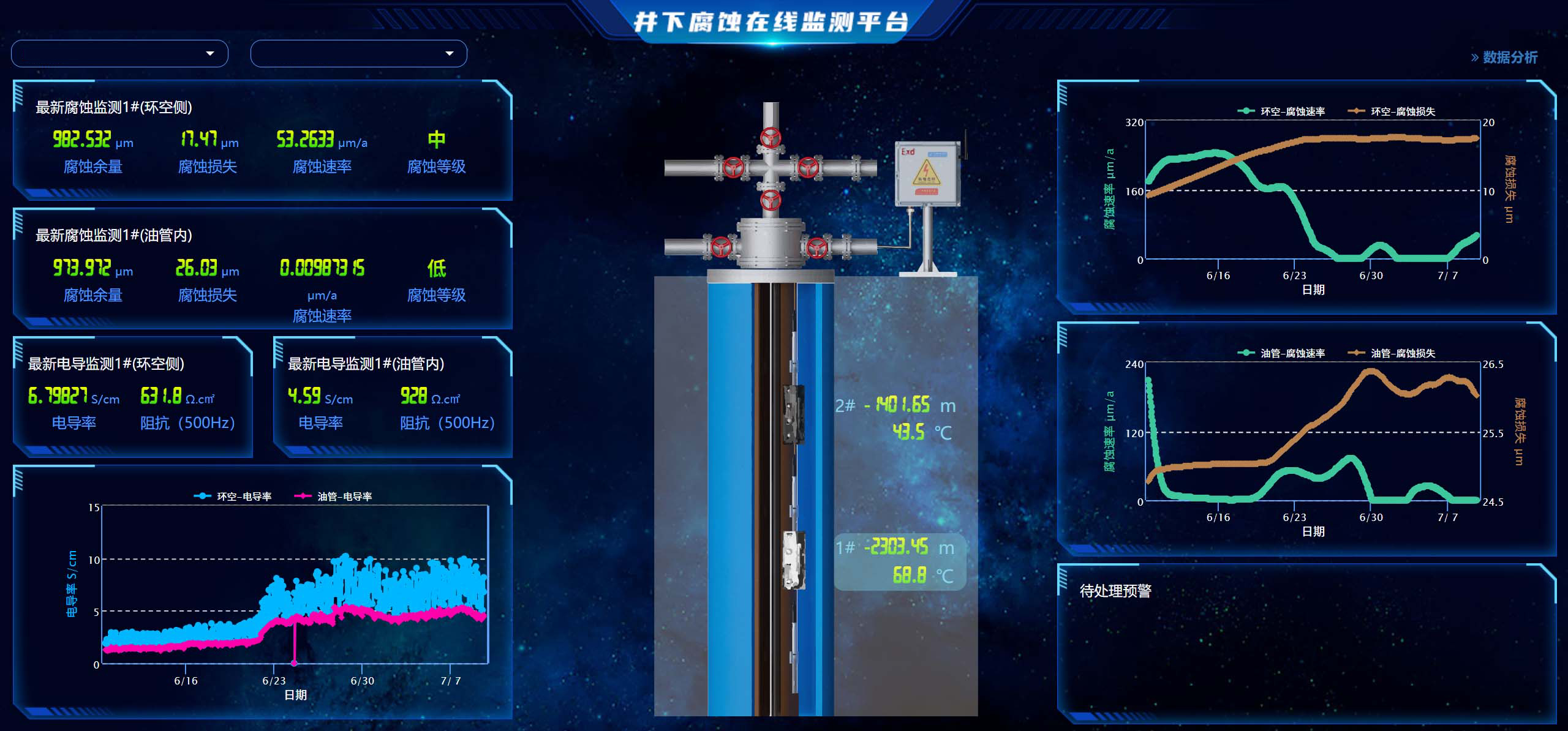

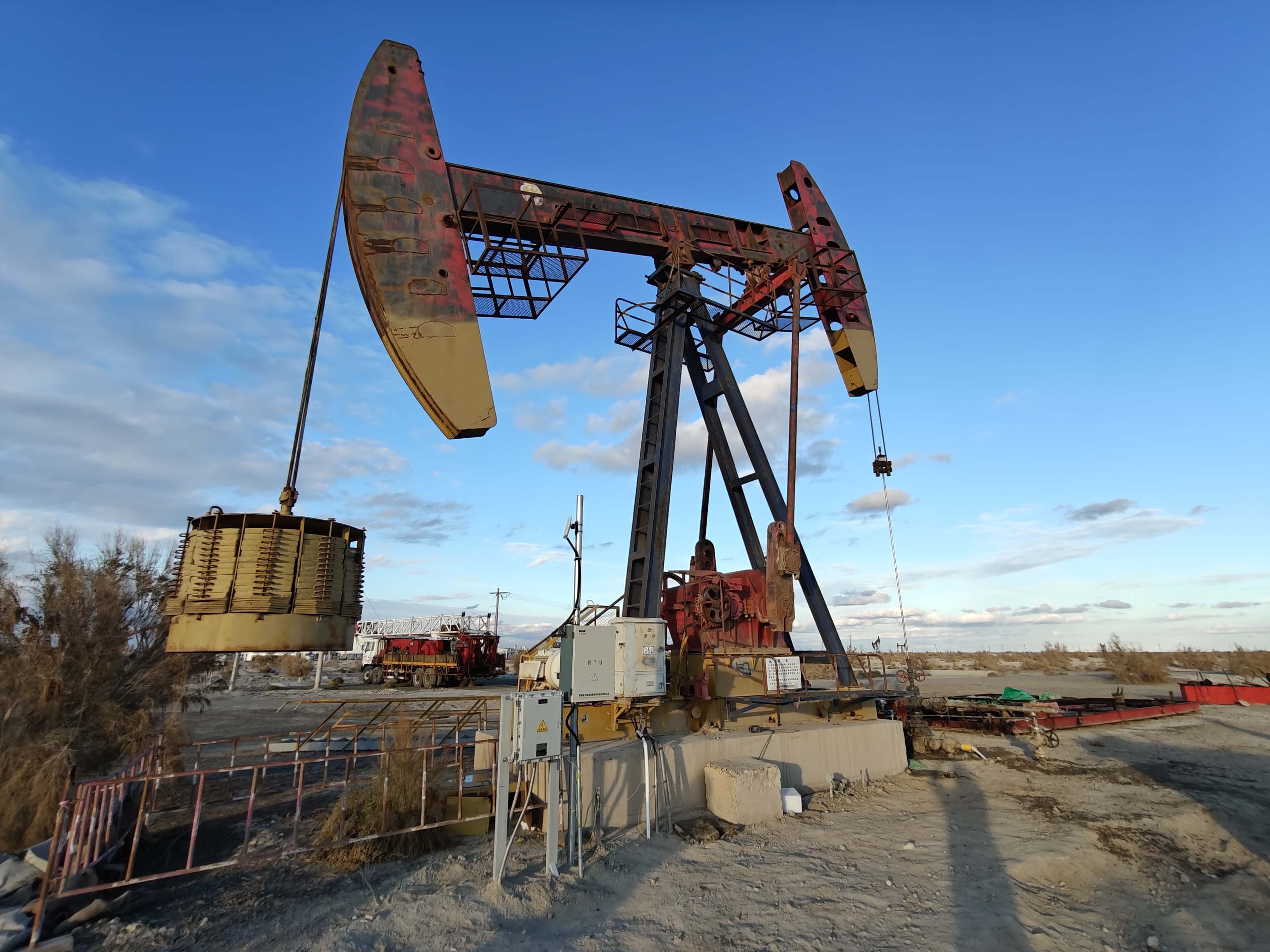

  采用CST610无线数据收发器,可组建无人值守的井下腐蚀在线监测系统。



  仪器配置
  1)  CST1800测量主机1台
  2)  数据通信与控制软件1套
  3) 地面数据接收器1台
