在集输站场或化工车间，我们是否仍在面对这样的困局？

挂片取出来时腐蚀早已发生，药剂加多了心疼成本、加少了担心穿孔。面对含盐、含氧、含硫酸盐还原菌的复杂介质，管壁减薄往往只在朝夕之间，而我们的决策却滞后了数周。

当“过量投加”成为保安全的无奈之举，我们是否该重新审视腐蚀管理的方式？

技术背景与问题概述

在过往的运维模式中，以下矛盾长期存在：

01 检测周期长：挂片失重法以季度为周期，无法捕捉水质波动引发的瞬时腐蚀峰，数据滞后意味着风险不可控；

02 加药调节滞后：杀菌剂和缓蚀剂的投加量依赖人工经验，调整周期以天或周为单位，难以匹配水质条件的快速变化；

03 药剂浪费：为保障安全，现场普遍持续过量投加药剂，增加成本与环境影响；

04 数据孤立：多数监测仪表为独立运行，未实现网络化集中管理，远程站点数据获取困难；

针对上述问题，我们从监测设备、控制策略和系统集成三个层面进行技术攻关，形成以下方案。

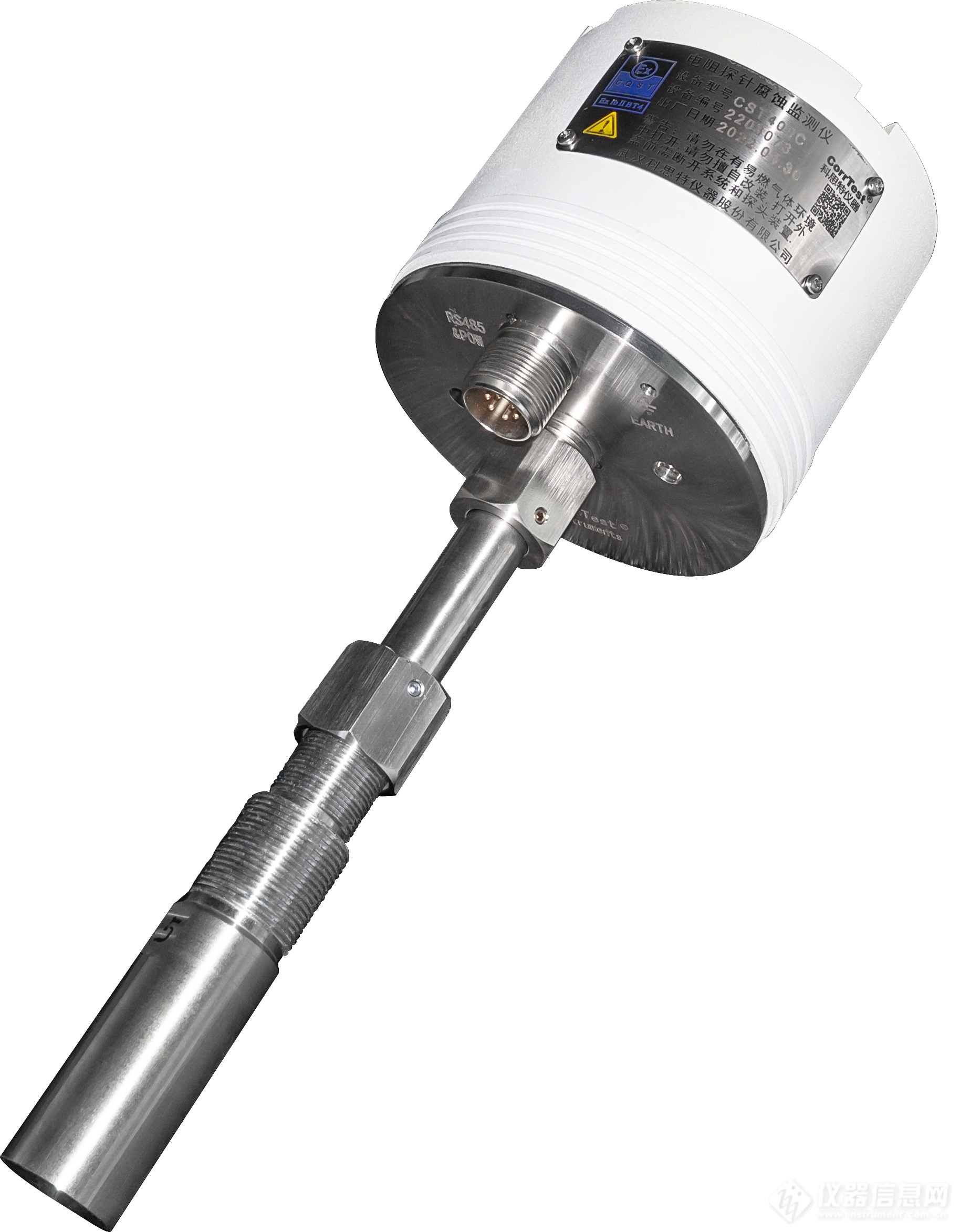

腐蚀监测前端：CST400C电阻探针腐蚀监测仪

CST400C电阻探针腐蚀监测仪

该设备解决的核心问题是：在气相、液相及多相流复杂工况中，如何长期稳定地获取高分辨率的腐蚀速率数据。

测量原理与技术参数

该仪器基于电阻法原理：探针上暴露于腐蚀介质中的“感受元件”与密封于内部的“参比元件”由同种金属材料制成。当感受元件因腐蚀而截面积减小，其电阻值相对于参比元件逐渐增大。通过精密测量两者电阻比值的变化，可换算为金属损失厚度。

硬件选型与设计考量

·微小电阻变化的分辨能力：采用交流激励源技术结合AV电桥架构，配合24bit高精度AD转换，腐蚀分辨率可达0.06/1,000,000，能够捕捉微米级金属损失。

·温度漂移抑制：内置温度补偿电路，确保-30℃~60℃全温度区间内测量数据稳定，消除现场环境温差引入的系统误差。

·现场适应性：IP67防护等级及铝合金壳体，适用于野外潮湿含尘环境；取得Ex iaⅡC T4 Ga防爆认证（适用0区/1区/2区爆炸性气体场所）。

· 数据输出：RS485接口，标准Modbus RTU协议，可直接接入DCS或SCADA系统。

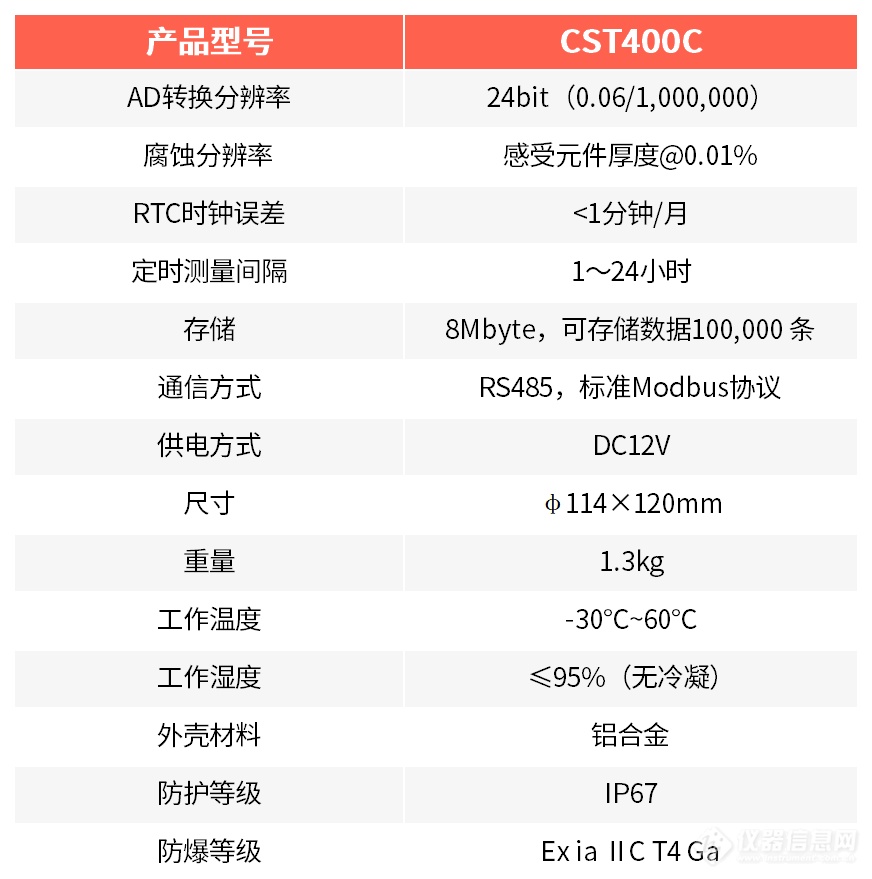

技术规格

数据传输方式

CST400C支持两种数据获取路径：

①有线网络：通过RS485总线组网，采用Modbus协议接入中控系统或DCS平台；

②人工下载：使用CST620手持下载器现场连接，适合无网络覆盖的偏远站点。

控制策略

该层面解决的核心问题是：测量数据产生后，如何转化为合理的加药决策，并确保决策逻辑可解释、可维护。

闭环控制架构

系统采用典型负反馈控制结构，其信号流程如下：

1. 输入量：腐蚀监测装置测量的腐蚀数据、产水量、pH值等辅助参数；

2. 控制器：远程服务器运行PID控制算法或神经网络模型，将腐蚀速率实测值与安全阈值比较，计算偏差信号；

3.执行环节：偏差信号经无线网络传送至现场加药柜，通过PLC控制变频器调节隔膜计量泵的转速或冲程频率；

4. 被控对象：加药管线将杀菌剂/缓蚀剂注入管道上游，影响管道内腐蚀速率；

5. 反馈环节：安装于加药点下游的监测探针持续测量，形成闭合回路。

调节范围与响应时间：

系统采用变频电机驱动计量泵，可根据控制指令线性调节药剂注入量。从腐蚀速率信号发生变化到加药泵执行相应动作，完整闭环响应时间小于1小时。

通信协议：

系统支持标准Modbus RTU协议，可与多数工业PLC及SCADA系统直接对接，便于接入企业现有自动化管理平台。

现场案例

以某集输站场污水管线为例，该管线输送含硫酸盐还原菌的采出水，管材为L245碳钢，运行温度35～45℃，历史运行中曾多次发生腐蚀穿孔。

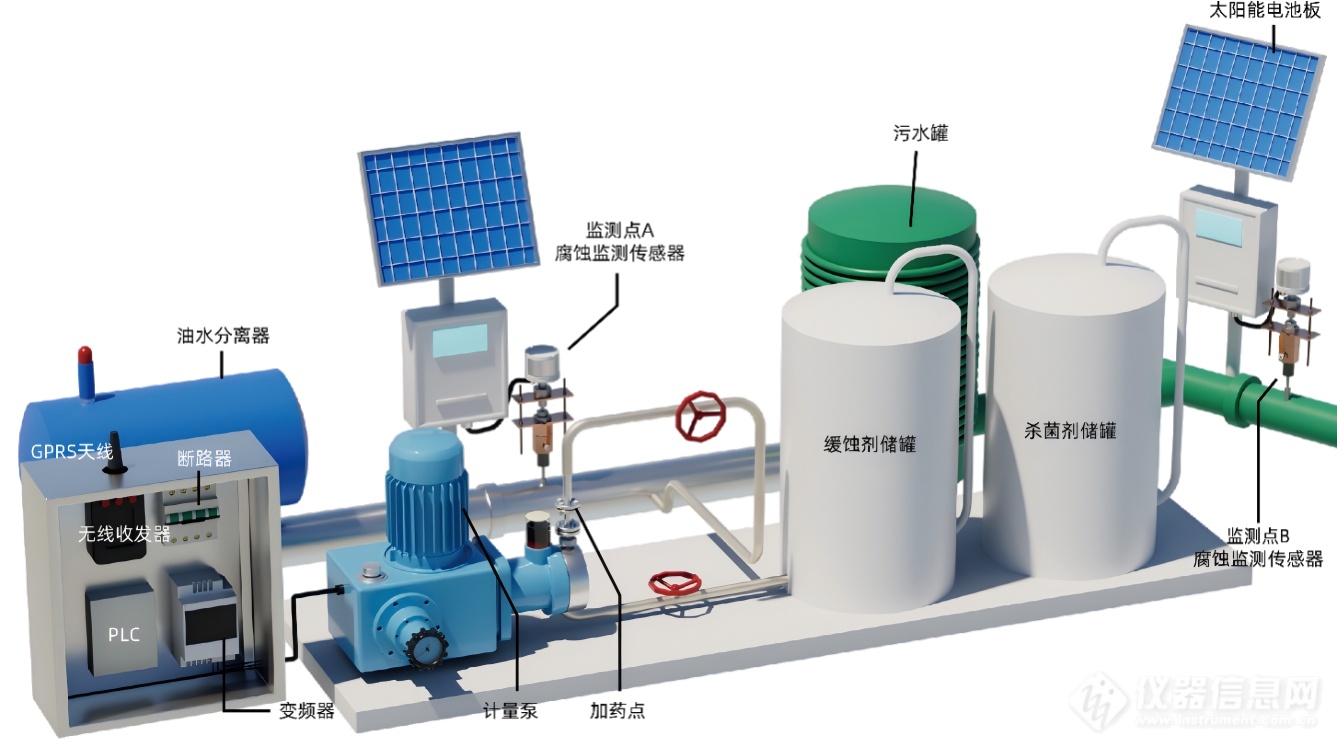

部署方案：

在该管线上部署两处监测点：

监测点1（上游2米）：用于测量腐蚀基线，掌握未加药前的原始侵蚀强度；

加药点：接收服务器指令，变频调节注入量。

监测点2（下游5米）：作为反馈信号源，验证加药实际效果，一旦腐蚀速率趋稳，系统自动减少无效注入。

两处均安装CST400C电阻探针腐蚀监测仪，通过4G网络将腐蚀速率数据上传至服务器。

加药点处安装智能加注控制柜和隔膜计量泵，由变频器调节加药流量。

运行逻辑：下游探针每1小时采集一次数据→服务器PID计算偏差→调节变频器频率。系统投入后，在保障腐蚀速率低于既定阈值的前提下，药剂消耗量实现按需供应，有效避免浪费。

CST400C电阻探针腐蚀监测仪与智能加注系统共同构成了一个从感知、传输、决策到执行的完整闭环体系。该方案将腐蚀监测的时间分辨率从季度级提升至小时级，将加药控制从人工经验模式转为基于实时数据的自动调节模式。

当前该方案已在部分工业现场进入验证阶段，其长期运行数据和经济效益值得持续跟踪。
