引言

某场坐落于高湿高盐的海洋性气候区域。这里，风力发电机的机房设施长期暴露在腐蚀性介质环境中，表面防腐涂层随时面临老化失效的风险。

为了动态跟踪机房关键金属设备的腐蚀减薄过程，项目方选用了我们的CST480AS大气腐蚀监测仪，并配套搭建了无线数据监测平台。

从2023年10月到2025年7月，设备运行稳定，数据连续可靠。但监测的价值，不在于"看数据是否平稳"，而在于"从数据中读出风险的走向"。

今天这篇文章，我们以该风电场的真实应用为例，拆解如何从"安静"的腐蚀数据里，读出机房设施的真实状态——以及发现异常之后，该怎么做。

现场部署一体式探头如何实现多参数“同源同步”？

重点设备数据解析数据解析

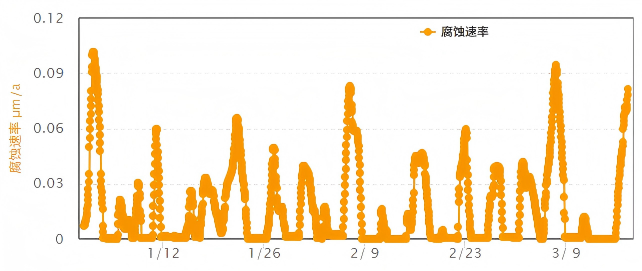

ER探头腐蚀速率数据

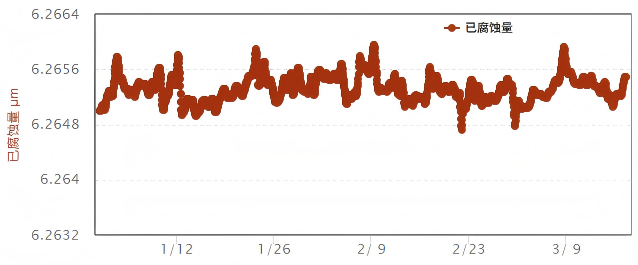

ER探头腐蚀量数据

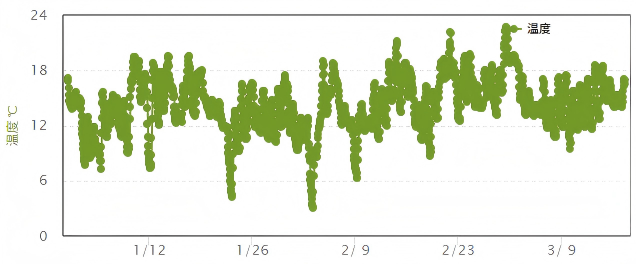

温度数据

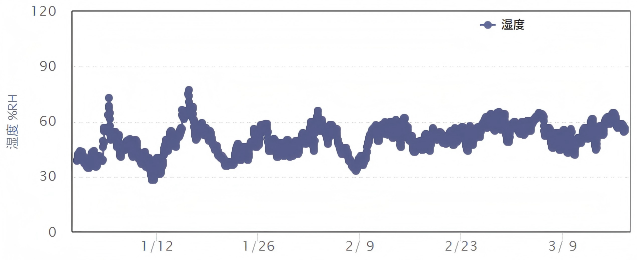

湿度数据

（2）3号监测仪：唯一一台"高腐蚀"设备

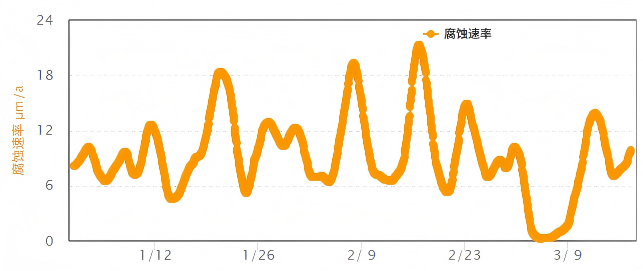

ER探头腐蚀速率数据

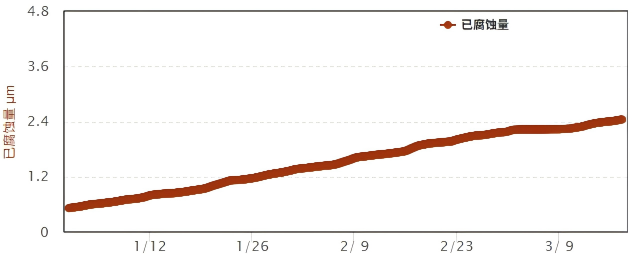

 ER探头腐蚀量数据

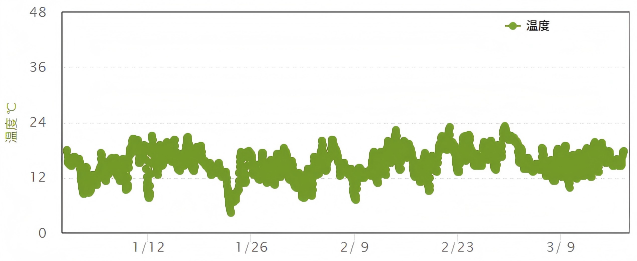

温度数据

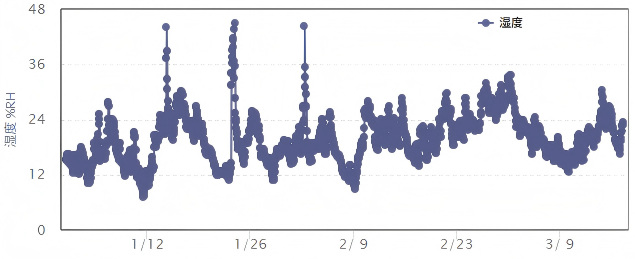

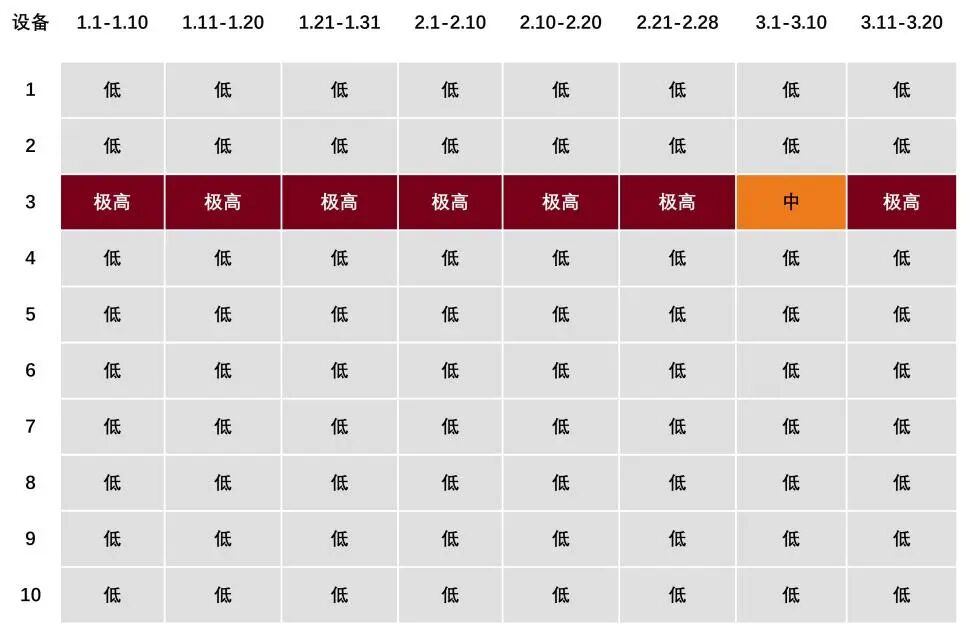

各台监测设备探头的腐蚀等级汇总情况见下表：

从上述表格中可以得出三个信息：

3号设备在整个监测周期内几乎全程处于"极高"腐蚀等级，仅在3.1-3.10期间回落至"中"；

其余所有设备全程维持"低"腐蚀等级，数据表现高度一致；

全部10台设备的电阻比值数据波动幅度均较为微小，仅在千分位、万分位级别小幅波动，数据采集质量稳定可靠。

关键发现：为什么3号腐蚀这么高？

结合数据，可能的原因是：探头电极表面在1月以前周围环境湿度较大，下雨较多或空气潮湿凝露，导致探头表面发生了较大的腐蚀。

腐蚀产物产生并堆积后，金属腐蚀产物在潮湿环境会因疏松吸水，导致电极基体进一步受到侵蚀，从而形成“腐蚀→产物堆积→更易吸水→进一步腐蚀”的恶性循环，最终导致腐蚀速率居高不下。

其余所有设备的腐蚀速率均维持在低腐蚀等级水平。 外部环境条件趋于稳定后，腐蚀速率也相应趋于平稳。

从"发现"到"行动"：一次完整的监测闭环

风电场相关人员通过数据了解到3号监测仪所反映出的高腐蚀情况后，及时对3号设备所在机房进行了除湿处理，同时加强了机房整体的密封性，避免外部含盐水汽持续进入到机房内。

处理后的3号机房腐蚀速率数据如下图：

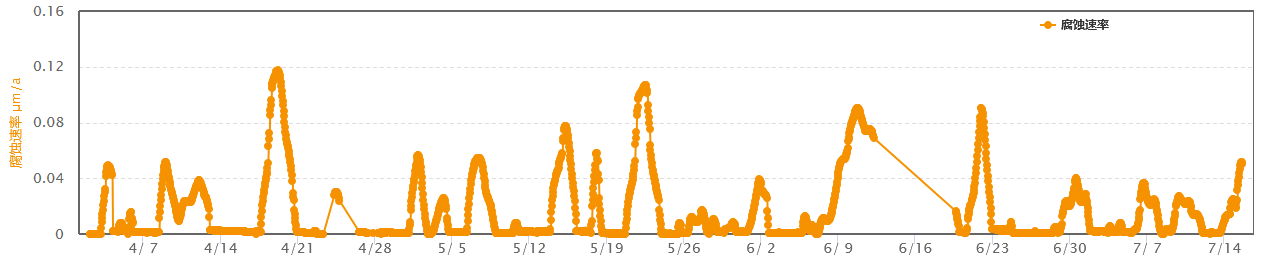

 3号设备ER探头腐蚀速率数据

由腐蚀速率变化可知，3号机房内部腐蚀速率在后续时间内显著降低至C1-C2低腐蚀水平，机房内部腐蚀情况得到有效缓解。

由此可见，CST480AS大气腐蚀监测仪可以有效监测到环境腐蚀情况的变化。通过观察腐蚀数据，可判断环境内的设施是否受到严重腐蚀，并可及时对环境进行检查与处理，以保护设备。

   从"看数据"到"识风险"：三个实战建议

· 不要被“整体平稳”迷惑，要盯住“异常个体”

本案例中，如果只看整体数据，很容易得出“腐蚀风险可控”的结论。但真正的风险，恰恰藏在3号设备那一条“不安静”的曲线里。监测的价值，不是证明“没问题”，而是精准定位“有问题”的那一个点。

·湿度是大气腐蚀的关键诱因

3号设备的腐蚀高发期与高湿度时段高度吻合，而3月5-7日腐蚀速率下降，也与湿度降至13%RH直接相关。这提示我们：在大气腐蚀监测中，湿度数据不是配角，而是解读腐蚀速率变化的关键钥匙。

·腐蚀产物堆积会形成“恶性循环”

3号设备的案例表明，一旦腐蚀产物在探头表面堆积，会在潮湿环境下吸水，导致基体持续受到侵蚀。这意味着：早期发现、早期干预，比后期治理更重要。

结语

对于大型工程项目中暴露于大气环境、且所处区域存在高温、高湿、高盐等腐蚀性因素的金属构件，腐蚀监测的价值不在于“记录已经发生的腐蚀”，而在于“预警即将发生的风险”。

在关键风险点位布设腐蚀监测仪，接入无线数据收发终端，搭建监测平台，实现无线组网——这套组合拳打下来，才能真正做到：

对工程构件实施在线腐蚀监测与数据远程查看，及时掌握设施在不同时期的腐蚀状态，为适时开展维护检修或部件更换提供依据。
