陕西某供电局接地网的土壤腐蚀监测系统

信息来源：柯普防腐 发布时间：2024-09-02 14:18:07 浏览次数：0次

发变电站接地网是埋入大地中并与大地紧密接触的金属网，为故障电流或雷电流快速泄放提供入地通道、保护人身安全和电气设备安全。据某省的接地网腐蚀调查统计，严重腐蚀的超过13%。一些地区的输变电系统接地网的使用寿命仅有10年，腐蚀严重的3～4年就出现接地网或引下线腐蚀断裂。接地网腐蚀不仅使接地电阻增大，造成接地网寿命减短，严重时甚至危及电网的稳定运行。因此，研究接地网在线腐蚀监测方法，实现不断电、不开挖情况下的腐蚀监测，以便及时发现故障，防患于未然，对于保障电力系统的可靠运行具有重要意义。

1、项目内容及目的：
1）接地网金属在土壤中的腐蚀在线监测；
2）授权用户可随时查看接地网腐蚀监测数据，监测数据出现异常及时提醒管理人员。

2、主要监测数据及功能：
1）监测地网不同位置的金属的腐蚀情况；
2）采用非接触式土壤腐蚀监测探头，埋在地网金属附近位置，但不接触金属，不影响接地网金属的腐蚀状态；
3）采用交流阻抗测量原理，具有极高的抗电磁干扰和交流干扰能力，其测量结果非常稳定；
4）腐蚀监测数据管理平台集成了统计分析功能，可对各监测点历史点数进行分级和统计计算，一旦监测数据中出现明显异常，中央监控系统将通知管理人员。

3、设备、探头及数据传输方式
采用设备：CST1840腐蚀监测仪、CST610无线数据收发装置
探头：埋入式土壤腐蚀监测探头
数据传输方式：无线数据传输、腐蚀监测数据管理平台

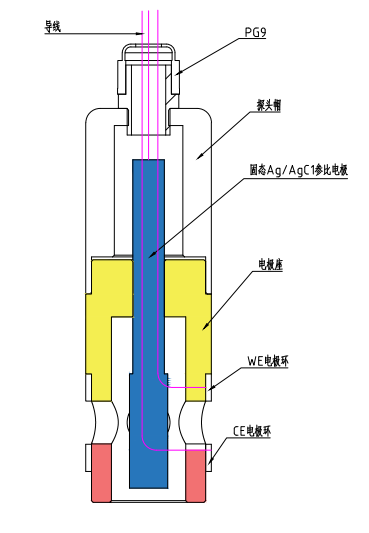

图1.埋入式土壤腐蚀监测探头

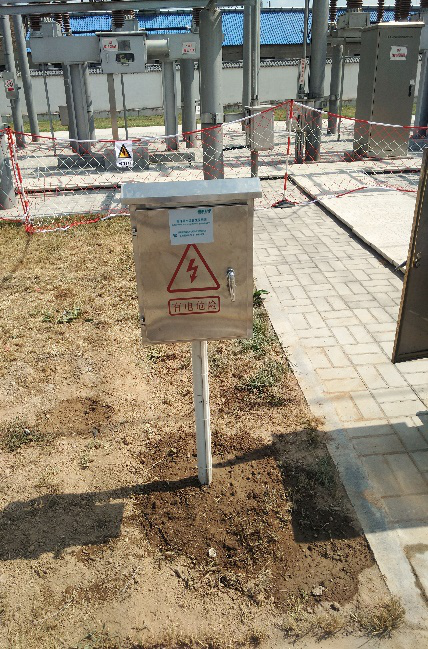

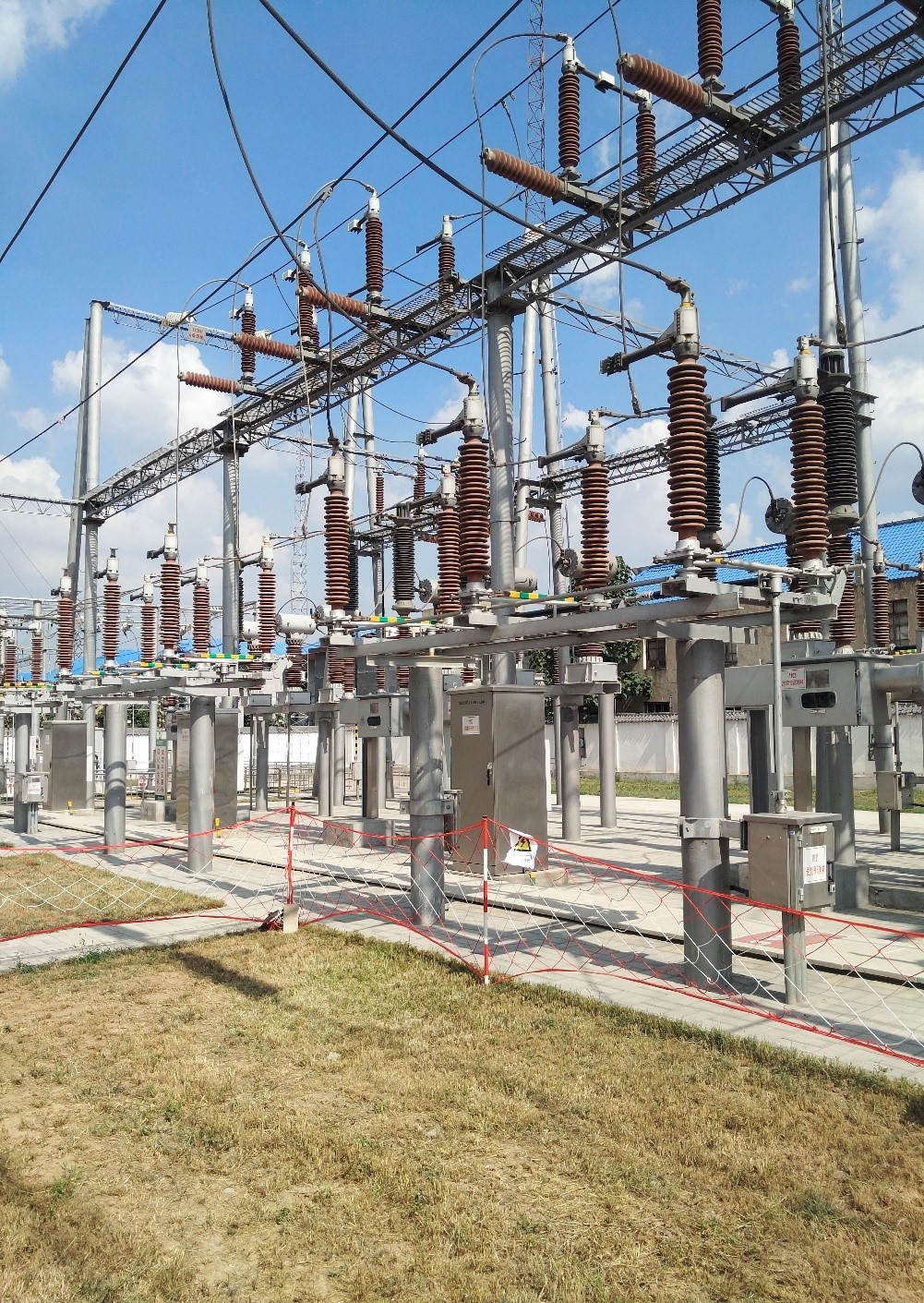

图2. 陕西某供电局接地网腐蚀监测安装现场

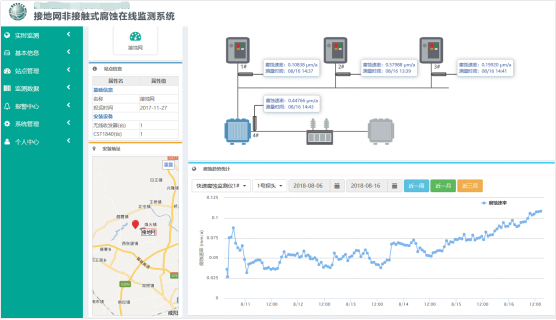

图3. 接地网非接触式腐蚀在线监测系统
